Descripción
Conectores MC4
10 Pares de Conectores MC4
Especificaciones Técnicas
Nombre | Conector MC4 |
Marca | Winsway |
Poder | Más de 200 W |
Aplicación | Para Fábrica, Empresa o para el hogar |
Flexibilidad | NO |
Material | Otro |
Portátil | Si |
Tipo | Generador Solar |
Número de modelo | CONECTOR-MC4 |
Color | Negro |
Que son los Conectores MC4 ?
Los conectores MC4 son conectores eléctricos para la conexión de los paneles solares, MC siglas en inglés del fabricante Multi Contact y el “4” se refiere al pasador de clavija de contacto de 4 mm de diámetro.

Radox, un fabricante europeo, quien era líder en el mercado no se actualizó a los requerimientos del NEC y por esa razón desapareció, dos compañías con sede en Estados Unidos, Tyco Electronics y Multi-Contact, respondieron mediante la introducción de nuevos conectores para cumplir con este requisito.
La Oportunidad Perfecta
Solarlok de Tyco se convirtió en líder del mercado a finales del año 2000, pero una serie de factores conspiraron para que dejara de ser líder. Entre ellos estaba el hecho de que el sistema tenía dos juegos de cables o alambres, lo que llevó a una considerable molestia en el campo cuando equipos de diferentes fabricantes no podían ser conectados juntos, para el año 2011, el MC4 ya se encontraba en una posición de liderazgo fuerte, lo que llevó a la introducción de productos compatibles a partir de una variedad de los principales proveedores de conexión. Entre ellas se encuentran la Amphenol Helios H4 y SMK PV-03.

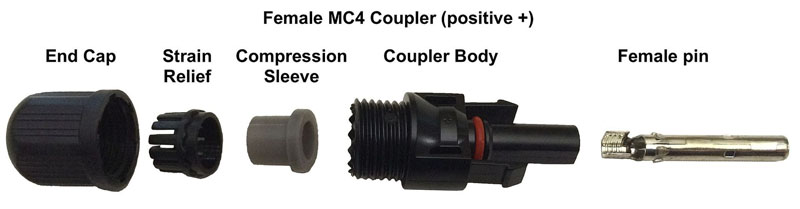

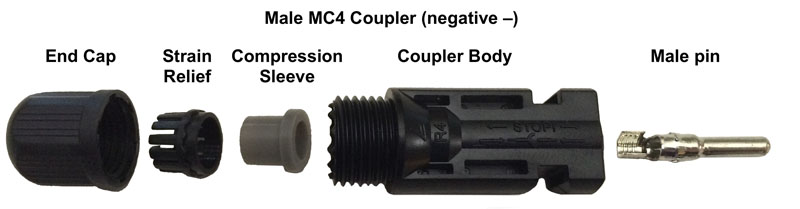

El sistema MC4 consiste en un diseño de conector macho y hembra. Los conectores macho y hembra se colocan dentro de carcasas de plástico. Para un sellado adecuado, los MC4 requieren el uso de un cable con el diámetro correcto. Normalmente doble aislamiento y protección UV (la mayoría de los cables se deterioran si se usa al aire libre sin protección de la luz solar).

No conectar o desconectar Bajo Carga
A veces también se describen por sus fabricantes como “MC compatible”, no se ajustan a los requisitos para una conexión eléctrica segura y estable a largo plazo y por esta razón de seguridad no es recomendado conectarlos, MC se deslinda de toda responsabilidad si estos conectores que no son aprobados por ellos mismos se acoplan con los elementos MC.

Para evitar arcos a la hora de desconectar los MC4, se debe de instalar una interrupción cerca de las conexiones que permita abrir el circuito sin ningún riesgo de arco y la corriente nominal de los conectores MC4 son de 30 A y están diseñados para un calibre de conductor de 12 y 10 AWG (4 y 6 mm2).
Fuente : https://cceea.mx/blog/energia-solar-fotovoltaica/conectores-mc4
admin (store manager) –
Conectores MC4 de excelente calidad, cumplen la norma IP65 para la interperie, recomendados por el equipo de Solartex Colombia
luis ancizar toro rios –
Necesito los 10 pares de conectores mc4 por favor
